Jednofazni izmjenjivači tipa DXN

Osnovna namjena izmjenjivača je pretvorba istosmjernog napona baterije u izmjenični napon



OSNOVNI TEHNIČKI PODACI
ulazni napon DC 24V – 48V – 110V – 220V (+20%/-15%)
izlazni napon AC 230V 50Hz (±1%)
nazivne snage 0,35kVA – 0,6kVA – 1,5kVA – 2,5kVA – 3,5kVA
promjena frekvencije ±0,1% za samostalni rad
±2,5% kod sinkronizacije s mrežom
valni oblik sinusni, THD<4% pri linearnom teretu
dinamička točnost pri promjeni tereta 100% ±6% kroz 1 ms
preopteretivost 100% kroz 5 sekundi
stupanj djelovanja 0,86–0,91 pri nazivnim uvjetima ovisno o ulaznom naponu i izlaznoj struji
vrijeme preklopa INV–MREŽA i obratno 3–6 ms
hlađenje prirodno za snage 0,35kVA i 0,6kVA
prisilno za snage 1,5kVA, 2,5kVA i 3,5kVA
zaštite kratki spoj na izlazu – elektronički
preopterećenje – elektronički za 1,5kVA, 2,5kVA i 3,5kVA
preduboko pražnjenje baterije
stupanj mehaničke zaštite IP 20
signalizacija uključeno/isključeno
DXN (INV) rad/blokada
napajanje trošila iz mreže
napajanje trošila iz INV
preopterećenje
radna temperatura okoline od 0°C do +40°C

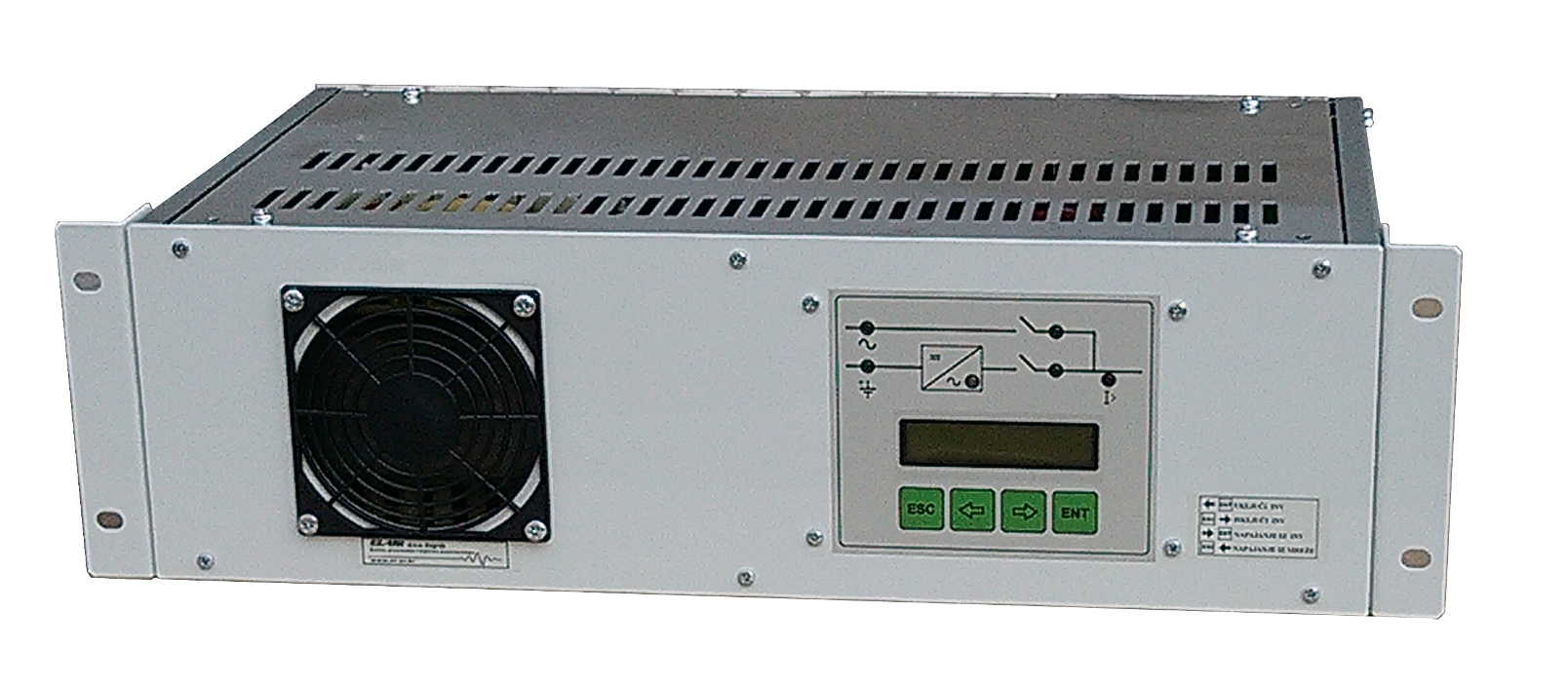

DXN-48-1

Automatski povrat s MREŽE na INV ako je prijelaz na mrežu izazvan zbog preopterećenja izmjenjivača ili trenutno niskog napona baterije!!!


Dimenzije:

snaga uređaja dimenzije: Š x V x D masa (kg)
0,35 kVA 441 x 132 x 235 mm 10
0,6 kVA 14
1 kVA 441 x 132 x 280 mm 20
1,5 kVA 441 x 132 x 390 mm 25
2 kVA 30
2,5 kVA 441 x 177 x 410 mm
3,5 kVA 441 x 265 x 390 mm 37
