Jednofazni izmjenjivač tip DXS

Osnovna namjena izmjenjivača je pretvorba istosmjernog napona baterije u izmjenični napon



OSNOVNI TEHNIČKI PODACI
ulazni naponi DC 24V – 48V – 110V – 220V, +20%/-15%
izlazni napon AC 230V ±1%, 50Hz
nazivne snage 0,1kVA – 0,5kVA
promjena frekvencije ±0,1% za samostalni rad
valni oblik sinusni, THD<4% pri linearnom teretu
dinamička točnost pri promjeni tereta 100% ±6% kroz 1 ms
preopteretivost 100% kroz 5 sekundi
stupanj djelovanja 0,86 – 0,91 pri nazivnim uvjetima ovisno o ulaznom naponu i izlaznoj struji
hlađenje prirodno
zaštite kratki spoj na izlazu – elektronički
preopterećenje – elektronički
preduboko pražnjenje baterije
stupanj mehaničke zaštite IP 20
dimenzije (ŠxVxD) 200 x 90 x 230 mm za 0,1kVA
250 x 127 x 300 mm za 0,5kVA
radna temperatura okoline od 0°C do +40°C
dxs



Jednofazni pretvarač: izmjenjivač/ispravljač/DC-DC pretvarač tip: DXS 48-03B

Izmjenjivači su namijenjeni za pretvorbu istosmjernog napona baterije 48VDC ili izmjeničnog napona 230VAC u izmjenični napon 230VAC ili istosmjerni napon 24VDC za napajanje trošila.



OSNOVNI TEHNIČKI PODACI
ulazni naponi DC 48V ili AC 230V (+20%/-15%)
izlazni napon AC 230V 50Hz (±1,5%) ili DC 24V
nazivne snage 0,3kVA
promjena frekvencije ±0,1% za samostalni rad
valni oblik sinusni, THD<4% pri linearnom teretu
dinamička točnost pri promjeni tereta 100% ±6% kroz 1 ms
preopteretivost 100% kroz 30 sekundi
stupanj djelovanja 0,86–0,91 pri nazivnim uvjetima ovisno o ulaznom naponu i izlaznoj struji
hlađenje prirodno
zaštite kratki spoj na izlazu – elektronički
preopterećenje – elektronički
preduboko pražnjenje baterije
stupanj mehaničke zaštite IP 20
radna temperatura okoline od 0°C do +40°C
dimenzije: Š x V x D 245 x 120 x 255 mm
masa (kg) 6 kg

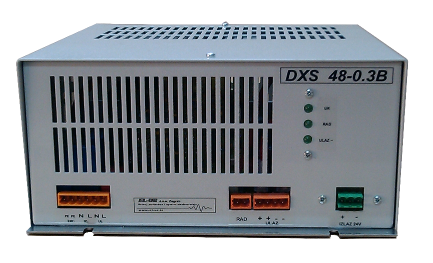

DXS48-03B

Ovaj tip izmjenjivača ne koristi distributivnu izmjeničnu mrežu kao pomoćno napajanje u slučaju predubokog pražnjenja baterije.
